阻性消声器

阻性消声器是一种利用多孔吸声材料来降低噪声的消声器，其消声原理类似于电路中电功率的电阻损耗，从而得名。阻性消声器适合于消除中、高频噪声，对低频噪声的消声效果较差。

单通道直管式消声器是最基本的阻性消声器，它的特点是结构简单、气流直通、阻力损失小，适用于流量小的管道消声，其构造如下图。

1、使用范围

阻性消声器是吸收声波能量的消声器。使用范围很广，在中频或高频段噪声衰减和对气流阻力小的情况下均可采用。根据使用要求，可采取不同的吸声材料和结构形式。对通常的空调机，可采用在管道内壁加衬一层玻璃纤维的结构，其厚度大约为2.5cm。大型风洞或喷气发动机试车间的排气口设计复杂，可在管道中安装平行叠置的吸声器板或空间阵列的吸声圆筒等。

2、吸声性能

从吸声原理上讲，阻性消声器对中、高频噪声的消除效果较好；但随着频率升高，高频声波的方向性越来越好，集束性越来越强，声波以窄束状通过消声器，而与吸声材料的接触率大大减少，导致消声量明显下降。

气流对阻性消声器有一定的影响，其主要有以下两方面：

1. 气流方向与声波传播方向相同或相反时，都会引起通道中声传播规律的变化。分析表明，阻性消声器安装在进气或排气管道各有利弊。由于工业输气管道中的气流速度一般为30~40m/s，远小于声速。因此在一般情况下，气流对传声损失的影响不很严重，只有当声速>100m/s时，才导致传声损失显著下降。

2. 气流再生噪声，即气体在流动过程中形成漩涡、湍流和气流冲击而产生的二次噪声。其大小理论上近似与气流速度v的六次方成正比。

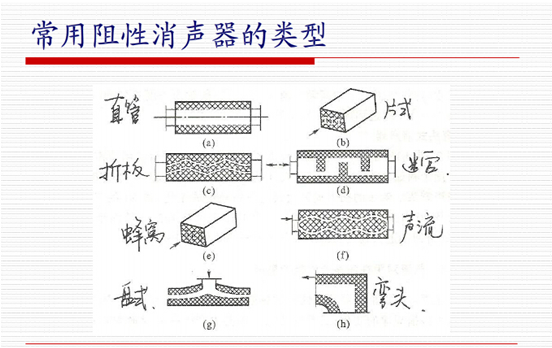

3. 阻性消声器的种类：阻性消声器的种类很多，以适应不同场合的需要，但基本上是按通道的几何形状来分类的。种类如下：

1. 直管式消声器

直管式消声器是阻性消声器中形式最简单的一种，吸声材料衬贴在管道侧壁穿孔板内，适用于管道截面尺寸不大的低风速管道。

2.片式、百叶式消声器

对于流量较大、需要足够大通风面积的通道，为使消声器周长与截面比增加，可在直管内插入板状吸声片，将大通道分割成几个小通道。

3.折板式消声器

4.迷宫式消声器

5.蜂窝式消声器

6.声流式消声器

7.盘式消声器

8.消声弯头

一般可按如下程序和要求进行。

1.确定消声量

2.选定消声器的结构型式

3.正确选用吸声材料

4.确定消声器的长度

5.选择吸声材料的护面结构

6.验算消声效果

7.设计方案的实验验证

总结：声器的原理和结构不同，大体上可以分为四类，每一类中又多种型式。阻性消声器便是其中一类，阻性消声器是一种利用多孔吸声材料来降低噪声的消声器，其消声原理类似于电路中电功率的电阻损耗。这与其他类型的消声器原理不太一样，具体差别在哪里，请关注声讯网，且听下回分解。
